- 模具钢
- S136模具钢
- 电议
- ASSAB
- 11T
- 瑞典一胜百
- 60*410
- 耐腐蚀塑胶模具
销售热线：0512-50356649
15250223733（微信同号）
在线咨询：
产品中心
联系方式
最新资讯
+ MORE最新文摘
+ MORE- ▪ 80MoCrV42-16..
- ▪ S20C是什么材料
- ▪ s35c是什么材质
- ▪ 65Mn热处理工艺
- ▪ 1.0718是什么材料
最新产品
+ MORE
产品描述
 瑞典一胜百(ASSAB)模具钢 S136产品简介 |
||||||||||||||||||||||||
| STAVAX ESR(S-136)为高级不锈工具钢，来自瑞典一胜百模具钢。龙拓金属主营S136模具钢包括S136板材，S136棒材，欢迎来电咨询。 | ||||||||||||||||||||||||
|
瑞典一胜百(ASSAB)模具钢 S136产品特性 |
||||||||||||||||||||||||
| S136模具钢经炉外精炼（VD）+电渣重熔精炼（ESR）,组织更纯洁细微，具备以下的特性：优良的耐腐蚀性；优良的抛光性；优良的耐磨性；优良的机械加工性；淬火时具有优良的稳定性。 综合以上优点，使得S136具有卓越的生产特性。又因为S136优良的耐腐蚀性，使得其在塑胶模具中益处颇多：较低的维修费用，模具经过长期使用后，模穴表面仍然维持原先的光滑状态。模具在潮湿的环境下操作或存放时、不需要特别的保护；较低的生产成本，由于模具冷却水道不受腐蚀的影响（不象普通模具钢），热传导特性、冷却效率在模具生命期中均保持稳定，确保了模具恒久不变的成形时间。上述的好处结合STAVAX ESR(S-136)的高耐磨性，提供低维修费和高寿命的模具，达到最佳的经济效益。同时STAVA X ESR(S-136)经过"电渣重熔法（ESR）"精炼，具备纯净而细微的组织。 |
||||||||||||||||||||||||
| 瑞典一胜百(ASSAB)模具钢 S136化学成分 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
| 瑞典一胜百(ASSAB)模具钢 S136力学性能 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
| 瑞典一胜百(ASSAB)模具钢 S136物理性能 |
||||||||||||||||||||||||
|
淬火回火至 50 HRC
|
||||||||||||||||||||||||
| 瑞典一胜百(ASSAB)模具钢 S136热处理规范及组织 |
||||||||||||||||||||||||
|
软化退火： 在保护状态下，加热至890℃均温后，于炉中以每小时20℃冷却至850℃，再以每小时10℃冷却至700℃接着再置于空气中冷却。 去应力退火： 粗加工后，必须加热至650℃均温2小时后，缓慢冷却至500℃，然后置于空气中冷却。 淬火： 预热温度600–850°C.奥氏体化温度：1020-1050℃，通常采用1020-1030℃。

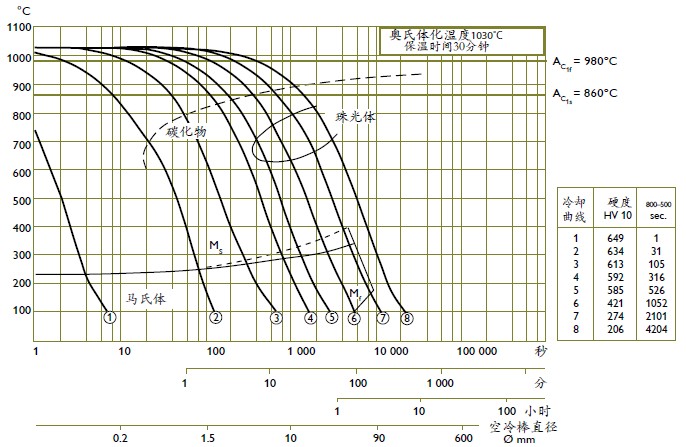

保温时间 = 当钢材的表面及中心达到一致的淬火温度后开始计时;在奥氏体化过程中要加以保护避免脱碳及氧化发生 CCT 图 奥氏体化温度 1030°C. 保温30分钟.

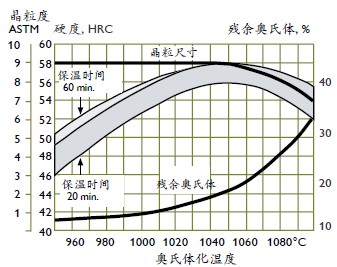

硬度,晶粒度及残余奥氏体含量随淬火温度的变化：

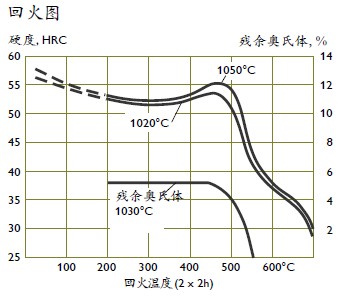

淬火介质： 足够正压的真空气冷 高速气体/循环气氛 流态炉或盐浴炉250－550℃分级淬火后在 空气中风冷 温油，大约80℃ 为使模具达到最适当的特性，在模具的变形程度可接受的条件下，冷速越快越好。于真空炉中热处理时推荐使用4-5bar的气压。模具冷却至50-70℃应立即回火。 回火 参照回火曲线图按所需硬度值选择回火温度，回火至少两次，每次回火后，必须冷却到室温，最低的回火温度为250℃.作为例外,当模具较小且形状简单时,同时要求52-54HRC的硬度,可选用最低 180°C的回火温度.
|
||||||||||||||||||||||||
| 瑞典一胜百(ASSAB)模具钢 S136交货状态 |
||||||||||||||||||||||||
| 钢棒以退火状态交货，或退火后再经其他加工方法加工后交货，具体要求应在合同注明。 | ||||||||||||||||||||||||
| 瑞典一胜百(ASSAB)模具钢 S136用途举例 |
||||||||||||||||||||||||
|
s136主要用于耐腐蚀、锈蚀对使用有腐蚀性的PVC、醋酸盐类等注模原料或必须在潮湿的环境下工作及存放的模具。耐磨性在使用磨耗较大的注模材料（包括热固性射出成型模）或要求模具有较长的工作时间，如电子零件、舍弃式的餐刀具、器皿等。高光滑度的表面生产光学产品，如照相机、太阳眼镜、化学仪器及塑料制品等。 S136硬度适用参考：
|
||||||||||||||||||||||||
| 瑞典一胜百(ASSAB)模具钢 S136现货规格 |
||||||||||||||||||||||||
| S136圆棒：毛棒Φ2-Φ400mm，光棒Φ2-Φ200mm，锻圆等接受非标订做； S136扁钢：现货充足，接受非标定做； S136六角棒：现货充足，接受非标订做； S136无缝管：现货充足，接受非标订做； S136板材：热板、冷板规格齐全，现货充足，接受非标订做。 |
||||||||||||||||||||||||
| 瑞典一胜百(ASSAB)模具钢 S136牌号对照 |
||||||||||||||||||||||||
| 德国布德鲁斯模具钢：1.2083模具钢。 | ||||||||||||||||||||||||
| 瑞典一胜百(ASSAB)模具钢 S136购买时所遇到的常见问题 |
||||||||||||||||||||||||
相关文章推荐
- [2013-07-05]▪ 国产S136和进口S136硬度各能达到多少
- [2013-06-23]▪ S136模具钢的化学成分
- [2013-06-04]▪ s136是什么材料
- [2013-05-30]▪ S136模具钢热处理后硬度能达到多少度
- [2013-04-08]▪ 718H模具钢和S136模具钢的区别
你好！材料的热处理硬度材料适用的详细信息以及材料的市场最新行情价格都已直接发送至你的邮箱，请注意查收～谢谢
你好！该材料报价以及材料分析作用性能等等已经直接发送至你的邮箱注意查收 谢谢
您好，有关S136模具钢价格已经发送至您的邮箱，请注意查收。
您好！S136圆棒价格已发送邮箱，请查收。
