Cr4W2MoV模具钢_高性价比Cr4W2MoV模具钢_Cr4W2MoV模具钢大促在即

产品中心

联系方式

销售热线：0512-50356649

图文传真：0512-50356649

经理手机：15250223733

邮箱：15250223733@163.com

地址：江苏省昆山市包家桥路271号

国产模具钢

当前位置：网站首页 >产品中心 >模具钢材 >国产模具钢

所属系列：国产模具钢
产品名称：Cr4W2MoV模具钢
产品价格：电议
执行标准：GB/T 1299-2000
库存数量：33T
产地厂家：宝钢、东北特钢、天工国际、长城特钢
产品规格：Cr4W2MoV板材、Cr4W2MoV圆钢
产品用途：主要用于硅钢片冲载模具。

销售热线：0512-50356649

15250223733（微信同号）

在线咨询：

在线订购

产品描述

国产模具钢 Cr4W2MoV模具钢产品简介

Cr4W2MoV模具钢为国产冷作模具钢。Cr4W2MoV模具钢是国内一款非常优异的的钢种，如果您还在寻找高性价比Cr4W2MoV模具钢，来看看龙拓金属举办的Cr4W2MoV模具钢大促在即活动吧，优惠多多。

国产模具钢 Cr4W2MoV模具钢产品特性

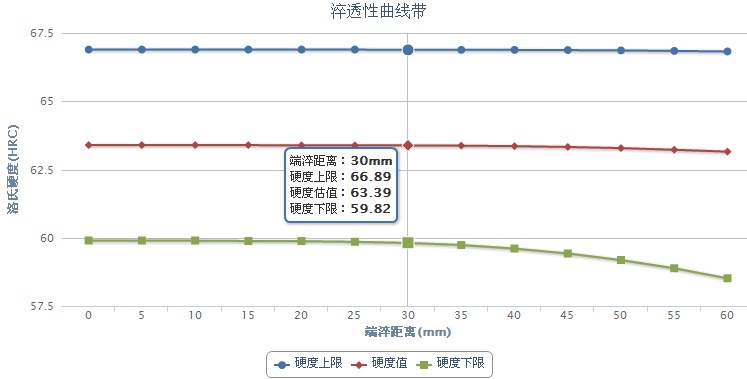

Cr4W2MoV模具钢是高合金工具钢和好耐磨、微变形冷作模具钢，系我国自行研制的新型合金冷作模具钢。该钢是针对Cr12模具钢的缺点而研制的一种代用钢，具有良好的耐磨性和第二次硬化能力。该钢的共晶碳化物颗粒细小，分布均匀，具有较高的淬透性淬硬性，以及较好的耐磨性尺寸稳定性。但钢的热加工温范围较窄，变形抗力较大。为获得≤255HBW的硬度，Cr4W2MoV模具钢的等温持续时间不能小于6~8h。淬硬深度：∮150mm×150mm，可内外淬火，硬度达60HRC，空淬深度：40~50mm。
Cr4W2MoV模具钢性能比较稳定，其模具的使用寿命较Cr12模具钢、Cr12MoV模具钢有较大的提高。
Cr4W2MoV模具钢的锻造温度范围窄小，易于过热、过烧。锻裂。可按Cr12模具钢的方法进行锻造。∮98mm的淬火试样，在980℃空冷淬火以后，其心部硬度达到58~60HRC，表面硬度达到63~67HRC。在温度为1020℃时淬火、400℃回火韧性最好；在500~520℃回火1~3次以后，有较好的二次硬化性，韧性下降，抗弯强度呈现峰值，抗压屈服强度比Cr12MoV钢高10％左右。该钢的淬火变形趋势和Cr2系钢相似，有较好的伸缩性。

国产模具钢 Cr4W2MoV模具钢化学成分

钢号	龙拓钢号	C	Si	Mn	P	S	Cr	W	V	Mo
Cr4W2MoV	LT-Cr4W2MoV	1.12-1.25	0.4-0.7	≦0.40	≤0.03	≤0.03	3.50-4.0	1.9-2.6	0.8-1.1	0.8-1.2

国产模具钢 Cr4W2MoV模具钢物理性能

临界点	Ac1	Ar1
温度近似值（℃）	790	760

国产模具钢 Cr4W2MoV模具钢力学性能

序号	指标	范围值	单位	说明
压痕直径为≥ 3.7mm时
1	布氏硬度W ( HBW )	≤ 269
淬火方式为油;淬火温度为960 ~ 980oC时
1	洛氏硬度C ( HRC )	≥ 60

国产模具钢 Cr4W2MoV模具钢热处理规范及组织

热加工规范
开始温度1050℃，终止温度850℃。
毛坯等温球化退火规范
（900±10）℃×3~4h，炉冷，（740±760）℃×6~8h，出炉空冷，硬度≤255HBW，共晶碳化物等级≤2级。
普通等温退火规范
退火温度（850±10）℃，等温温度（750±10）℃，出炉空冷。
普通淬火、回火规范
预热温度960~980℃，淬火温度1020~1040℃，油冷，硬度60HRC，回火温度280~300℃或500~540℃。
一次硬化规范
淬火温度（970±10）℃，油冷，回火温度200℃/500℃，硬度58~62HRC。
二次硬化规范
淬火温度（1030±10）℃，油冷，回火温度500~520℃，硬度61HRC。
高温淬火﹢高温回火工艺
1020~1040℃淬火，500~540℃×1h×3次回火。
具有耐磨性好、热硬性好，尺寸稳定性好及有利于化学热处理。
分级淬火规范
960~980℃淬火，分级冷却，280~320℃×1h×2次回火。
适合于要求强韧性好、变形要求严格的模具钢。
金相组织：

Cr4W2MoV模具钢

国产模具钢 Cr4W2MoV模具钢交货状态

钢棒以退火状态交货，或退火后再经其他加工方法加工后交货，具体要求应在合同注明。

国产模具钢 Cr4W2MoV模具钢用途举例

Cr4W2MoV模具钢主要用途如下：
1）主要用于硅钢片冲载模具。
2)该钢可用于制作材料厚度﹥3mm的冲载模具复杂形状的凸模、凹模、镶块，制作凸模时建议硬度58~62HRC，制作凹模时推荐硬度60~64HRC℃。
3)用于制作冲载模具中要求要耐磨、复杂形状的凸模、凹模和镶块，制作凸模时建议硬度60~64HRC，制作凹模时建议硬度60~64HRC℃。
4）用于铝件、铜件钢件冷挤挤压模的凹模，建议凹模硬度62~64HRC。
5）用于制作各种冲模、冷镦模、落料模、拉深模、冷挤压凹模和搓丝板等。
6）是成批或大生产批量冷冲模的基本钢种。
7）对该钢制冷镦凹模采用变形正火处理＋等温球化退火＋高温淬火、高温回火＋硫、碳、氮三元共渗的复合强韧性化处理新工艺，可在提高模具基体强韧性的基础上，提高模具型腔表面层的硬度的耐磨性，有效地提高模具的使用寿命。
8）Cr4W3MoV钢制凸模采用1020℃加热，260℃×1h等温淬火，220℃×1h×2次回火气，硬度为58~59HRC。模具平均使用寿命898件。
9）钢板弹簧冲孔凸模原使用Cr12MoV钢，模具使用寿命为265件，而改用Cr4W2MoV钢，凸模使用寿命491件，如对Cr4W2MoV钢制凸模进行920℃×4b盐浴渗钒，使用寿命可达845件。

国产模具钢 Cr4W2MoV模具钢现货规格

Cr4W2MoV模具钢圆棒：毛棒Φ2-Φ400mm，光棒Φ2-Φ200mm，锻圆等接受非标订做；
Cr4W2MoV模具钢扁钢：现货充足，接受非标定做；
Cr4W2MoV模具钢六角棒：现货充足，接受非标订做；
Cr4W2MoV模具钢无缝管：现货充足，接受非标订做；
Cr4W2MoV模具钢板材：毛板、精板规格齐全，现货充足，接受非标订做。

国产模具钢 Cr4W2MoV模具钢相关产品

更多有关Cr4W2MoV模具钢的精彩资讯欢迎关注龙拓金属网，若果您对Cr4W2MoV模具钢的价格、厂家、性能以及用途等还有其他问题，可在下方留言板块留言，也可致电模具钢联系，获得您想要的答案。

国产模具钢 Cr4W2MoV模具钢购买时所遇到的常见问题
