Cr8MoWV3Si模具钢_高韧性Cr8MoWV3Si模具钢_国产优质Cr8MoWV3Si模具钢

产品中心

联系方式

销售热线：0512-50356649

图文传真：0512-50356649

经理手机：15250223733

邮箱：15250223733@163.com

地址：江苏省昆山市包家桥路271号

国产模具钢

当前位置：网站首页 >产品中心 >模具钢材 >国产模具钢

所属系列：国产模具钢
产品名称：Cr8MoWV3Si模具钢
产品价格：电议
执行标准：GB/T 1299-1985
库存数量：33T
产地厂家：宝钢、东北特钢、天工国际、长城特钢
产品规格：Cr8MoWV3Si圆棒（毛棒/光棒）、Cr8MoWV3Si板材（毛板/光板）
产品用途：适用于制作承受冲击力较大、冲击速度较高的精密冷冲模

销售热线：0512-50356649

15250223733（微信同号）

在线咨询：

在线订购

产品描述

国产模具钢 Cr8MoWV3Si模具钢产品简介

Cr8MoWV3Si模具钢为国产优质冷作模具钢。Cr8MoWV3Si模具钢是一款组织细化，性能优异的模具钢，具有高韧性Cr8MoWV3Si模具钢虽然市场使用率不高，但是她的特性大家都是看在眼里的，如果您想购买国产优质Cr8MoWV3Si模具钢，不妨问问龙拓金属。

国产模具钢 Cr8MoWV3Si模具钢产品特性

Cr8MoWV3Si模具钢与Cr12MoV模具钢相比，提高了碳含量、钒含量，使碳化物更细小均匀，Mo、W、V含量增多，保证了钢中具有强韧性基体及细小均匀分布的特殊碳化物，可提高二次硬化能力和耐磨性、强韧性。因此Cr8MoWV3Si模具钢的强度、韧性和耐磨性均优于Cr12MoV模具钢，且各种工艺性能良好，成本适中。
Cr8MoWV3Si模具钢用于各种高强韧性钢制作的模具，同时可进行表面强化处理进一步大幅度提高使用寿命。它还能用于冷冲裁模的表面处理工艺，有氮碳共渗、渗硼、TD法渗钒、渗铬、气相沉积TiN或TiC、化学镀镍磷合金和电火花熔覆硬质合金等。Cr8MoWV3Si模具钢在具有较高强韧性的同时，又具有优异的耐磨性。Cr8MoWV3Si模具钢在回火过程中弥散析出的特殊碳化物，这也是是Cr8MoWV3Si模具钢比Cr12模具钢具有更高的强韧性和耐磨性的重要原因。供货状态为退火态。

国产模具钢 Cr8MoWV3Si模具钢化学成分

钢号	龙拓钢号	C	Si	Mn	V	Mo	Cr
Cr8MoWV3Si	LT-Cr8MoWV3Si	0.95-1.10	0.9-1.2	0.3-0.6	2.2-2.7	1.4-1.8	0.8-1.2

国产模具钢 Cr8MoWV3Si模具钢力学性能

抗拉强度：当1100℃淬火，550℃回火时，具有最高抗拉强度3487MPa；
屈服强度：当1180℃淬火，550℃回火时，具有最高抗压屈服强度2480MPa；

国产模具钢 Cr8MoWV3Si模具钢热处理规范及组织

热加工规范：开始温度1150℃，终止温度≥900℃，热加工后缓冷。钢胚接近终锻温度时，轻击快打可提高锻造质量。
淬火、回火规范：淬火温度1120-1150℃，回火温度520-550℃，回火三次，硬度64-65HRC,调节工艺参数可调整强韧性和耐磨性的配合。

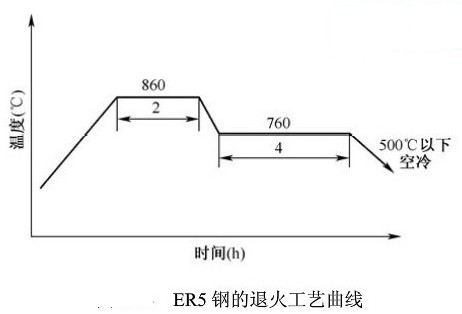

锻造工艺：Cr8MoWV3Si模具钢锻造性能良好，始锻温度1150℃，终锻温度≥900℃。锻后缓冷并及时退火，当接近终锻温度时轻锤快打，可提高锻造质量。退火。退火工艺曲线如下图，退火后硬度200-240HBS.淬火回火工艺。不同淬火、回火温度对Cr8MoWV3Si模具钢硬度的影响如下图：

Cr8MoWV3Si模具钢不同淬火温度及三次回火（每次1h）后的硬度（HRC）。

回火温度（℃）淬火温度（℃）	500	530	550	570	600	630
1000	56.5	54.7	53.2	51.2	45.1	37.2
1050	61.0	60.0	23.0	56.2	51.2	40.2
1100	63.2	62.7	60.8	57.8	51.0	44.7
1120	64.0	65.0	64.0	62.2	57.0	47.7
1150	63.5	64.0	64.0	62.2	57.4	47.3
1180	63.3	65.1	64.7	63.8	59.1	49.3

龙拓金属热处理部对Cr8MoWV3Si模具钢热处理工艺有一个小提示，那就是对耐磨性要求又能保证高强韧性时，应采用1150℃淬火，520-530回火三次，对重载服役条件下的模具，采用1120-1130℃淬火，550℃回火三次。

不同热处理条件下的Cr8MoWV3Si模具钢与CR12MOV模具钢性能比较。

钢号	淬火温度（℃）	回火温度（℃）	抗拉强度σbb(MPa)	屈服强度σb (MPa)	冲击韧性值αkv (J/cm2)	硬度（HRC）	F（mm）
Cr8MoWV3Si	1120	510	3555.4	3255.6	45.37	64	4.45
Cr8MoWV3Si	1120	530	3898.4	3296.7	38.42	65	3.94
CR12MOV	1010	220	2740	2352	16.17	59.5	-

金相组织：

国产模具钢 Cr8MoWV3Si模具钢交货状态

钢棒以退火状态交货，或退火后再经其他加工方法加工后交货，具体要求应在合同注明。

国产模具钢 Cr8MoWV3Si模具钢用途举例

Cr8MoWV3Si模具钢用途广泛，可综合如下：
1、适用于制作承受冲击力较大、冲击速度较高的精密冷冲模、重载冷冲模以及要求高耐磨的其他冷作模具。
2、适于制作精密冲裁模和冷镦模。用它制作的电机硅钢片冲裁模，其使用寿命目前为同类模具之最
3、适用于大型精密冲压模具。用于硅钢片冲裁模，一次刃磨使用寿命为21万次，总使用寿命高达360万次，是目前合金钢冲模冲裁硅钢片的较高使用寿命水平。
4、用于各种高强韧性钢制作的模具

国产模具钢 Cr8MoWV3Si模具钢现货规格

Cr8MoWV3Si模具钢圆棒：毛棒Φ2-Φ400mm，光棒Φ2-Φ200mm，锻圆等接受非标订做；
Cr8MoWV3Si模具钢扁钢：现货充足，接受非标定做；
Cr8MoWV3Si模具钢六角棒：现货充足，接受非标订做；
Cr8MoWV3Si模具钢无缝管：现货充足，接受非标订做；
Cr8MoWV3Si模具钢板材：毛板、精板规格齐全，现货充足，接受非标订做。

国产模具钢 Cr8MoWV3Si模具钢相关产品

ER5模具钢；

Cr12模具钢；

Cr12MoV模具钢。

更多精彩资讯欢迎与模具钢联系。

国产模具钢 Cr8MoWV3Si模具钢购买时所遇到的常见问题

下一篇：模具钢硬度
