- 模具钢
- H13模具钢
- 电议
- ASTM A600-1992a
- 21T
- 东北特钢、美国芬可乐
- 52*610
- 用于热作模具
销售热线：0512-50356649
15250223733（微信同号）
在线咨询：
产品中心
联系方式
最新资讯
+ MORE最新文摘
+ MORE- ▪ 80MoCrV42-16..
- ▪ S20C是什么材料
- ▪ s35c是什么材质
- ▪ 65Mn热处理工艺
- ▪ 1.0718是什么材料
最新产品
+ MORE
产品描述
 H13模具钢产品简介 |
| H13模具钢钢材是热作模具钢。统一数字代号A20502。H13模具钢是龙拓金属的主力营销产品，我司代理东特优质H13模具钢，天工H13模具钢等国内知名钢企，百分百的H13模具钢正品销售，假一罚十，请放心购买。 |
|
H13模具钢产品特性 |
| H13模具钢电渣重容钢，该钢具有高的淬透性和抗热裂能力，该钢含有较高含量的碳和钒，耐磨性好，韧性相对有所减弱，具有良好的耐热性，在较高温度时具有较好的强度和硬度，高的耐磨性的韧性，优良的综合力学性能和较高的抗回火稳定性。 |
| H13模具钢化学成分 |
| C0.32~0.45， Si0.80~1.20， Mn0.20~0.50， Cr4.75~5.50， Mo1.10~1.75， V0.80~1.20， p≤0.030， S≤0.030； |
| H13模具钢力学性能 |
| 布氏硬度HBW10/3000（小于等于235） |
| H13模具钢热处理规范及组织 |
| 热处理规范： 1.预先热处理 市场上供应的H13钢钢材和模坯，在钢厂都已作好退火热处理，保证了具有良好的金相组织，适当的硬度，良好的加工性，无需再进行退火。但制造厂进行改锻后破坏了原来的组织和性能，增加了锻造应力，必须进行重新退火。 等温球化退火工艺为：860～890℃加热保温2h，降温到740～760℃等温4h，炉冷到500℃左右出炉。 2.淬火及回火 要求韧性好的模具淬火工艺规范：加热温度1020～1050℃，油冷或空冷，硬度54～58HRC；要求热硬性为主的模具淬火工艺规范、加热温度1050～1080℃，油冷，硬度56～58HRC。 推荐回火温度：530～560℃，硬度48～52HRC；回火温度560～580℃；硬度47～49HRC。 回火应进行两次。在500℃回火时，出现回火二次硬化峰，回火硬度最高，峰值在55HRC左右，但韧性最差。因此，回火工艺应避开500℃左右为宜。根据模具的使用需要，在540～620℃范围内回火较好。 淬火加热应进行两次预热（600～650℃，800～850℃），以减少加热过程产生热应力。 3.化学热处理 H13钢若进行气体渗氮或氮碳共渗可使模具进一步强化，但其氮化温度不应高于回火温度，以保证心部强度不降低，从而提高模具的使用寿命。 金相组织： |
| H13模具钢交货状态 |
| 钢棒以退火状态交货，或退火后再经其他加工方法加工后交货，具体要求应在合同注明。 |
| H13模具钢用途举例 |
| H13模具钢用于制造冲击载荷大的锻模，热挤压模，精锻模；铝、铜及其合金压铸模。 |
| H13模具钢现货规格 |

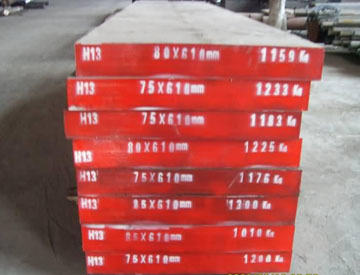

| H13模具钢圆棒：毛棒Φ2-Φ400mm，光棒Φ2-Φ200mm，锻圆等接受非标订做； H13模具钢扁钢：现货充足，接受非标定做； H13模具钢六角棒：现货充足，接受非标订做； H13模具钢无缝管：现货充足，接受非标订做； H13模具钢板材：毛板、精板规格齐全，现货充足，接受非标订做。 |
| H13模具钢相关产品 |
|
4Cr5MoV1Si模具钢； HDS61模具钢； W302模具钢； ORVAR模具钢； 8402模具钢； 更多有关H13模具钢的精彩资讯欢迎关注龙拓金属网，若果您对H13模具钢的价格、厂家、性能以及用途等还有其他问题，可在下方留言板块留言，也可致电模具钢联系，获得您想要的答案。 |
| H13模具钢购买时所遇到的常见问题 |
相关文章推荐
- [2014-03-21]▪ DC53模具钢和H13模具钢哪个耐磨性好
- [2013-07-03]▪ 热作模具钢H13化学成分
- [2013-06-20]▪ RH13模具钢和H13模具钢的区别
- [2013-06-10]▪ H13模具钢怎么热处理
- [2013-06-04]▪ H13模具钢热处理工艺
您好，回复已经发送至您的邮箱，请查阅。
您好，回复已经发送至您的邮箱，请查阅。
您好，回复已经发送至您的邮箱，请查阅。
